ЛЯЙСТЕР Униплан Е для сварки внахлест

ЛЯЙСТЕР Униплан Е

для сварки внахлест

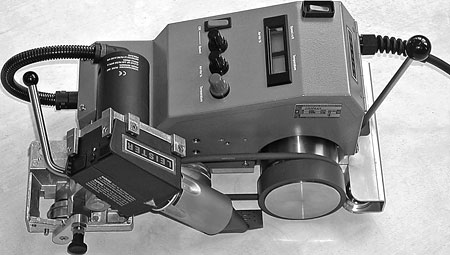

Сварочный автомат горячего воздуха

Автомат для сварки внахлест и наварки ленты тентовых тканей с покрытием, армированных и неармированных пленок, покрытий для бассейнов, гомогенных и многослойных гидроизолирующих покрытий из ПВХ, ПЭ, ХСПЭ, ЭПДМ, ПВДФ, ЭСБ при создании автотентов, павильонов, биотопов, бассейнов, маркиз, надувных судов и т.д.

Ширина нахлеста 20 или 30 мм.

Инструкция по эксплуатации

Класс защиты I

Аппарат сертифицирован в ССА

Технические характеристики

Напряжение В 230* 120* 100*
Частота Гц 50/60 50/60 50/60
Мощность Вт 2300 1800 1500
Температура оС 20-620 20-620 20-620
Расход воздуха (50-100%) Л/мин макс. 300 макс. 250 макс. 250
Скорость М/мин 1.0-7.5 1.0-7.5 1.0-7.5
Уровень шума дБ 67 65 65
Размеры мм 420х270х210 420х270х210 420х270х210
Вес Кг 11.5 11.5 11.5

*Напряжение не переключается

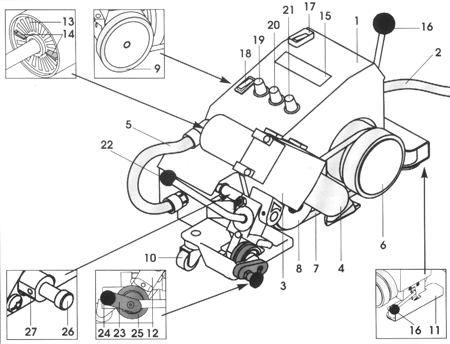

Главные части

  1. Корпус/ходовая часть
  2. Сетевой кабель
  3. Вентилятор горячего воздуха
  4. Сварочная насадка
  5. Соединительный кабель
  6. Ролик движения/прижимной ролик
  7. Ремень
  8. Направляющий ролик
  9. Ролик движения
  10. Ролик опорный
  11. Подъемное устройство
  12. Стойка подшипника
  13. Воздушный фильтр
  14. Ручной воздушный шибер
  15. Дисплей

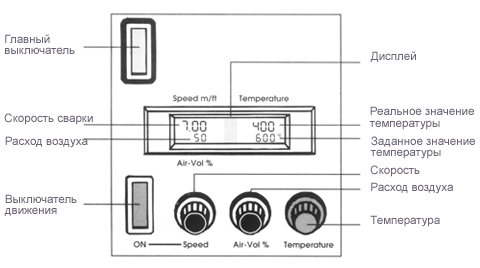

Элементы управления

  1. Рычаг подъемного устройства
  2. Главный выключатель
  3. Выключатель привода движения
  4. Потенциометр скорости сварки
  5. Потенциометр расхода воздуха
  6. Потенциометр температуры воздуха
  7. Рычаг

Направляющая

  1. Рычаг направляющего ролика
  2. Кнопка направляющего ролика
  3. Направляющий ролик

Автоматика, регулирующая движение

  1. Штифт включения движения
  2. Резьбовой штифт


Подготовка

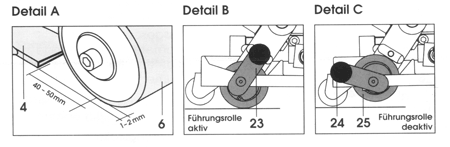

Проверьте положение насадки (рис. А)

Автоматика начала сварки

В зависимости от положения насадки можно, при необходимости, подрегулировать автоматику начала сварки при помощи штифта включения (26) и резьбового штифта (27).

Направляющий ролик

Направляющий ролик (25) при помощи кнопки направляющего ролика (24) и рычага направляющего ролика (23) можно установить в рабочее (рис. В) и нерабочее положение (С). Направляющий ролик (25) позволяет отслеживать движение сварочного автомата по прямой по отношению к краю сварного шва.

Подключите автомат к сети. Напряжение сети должно соответствовать напряжению автомата.

Включите главный выключатель (17). Вентилятор горячего воздуха включится автоматически.

Пониженное напряжение

Если максимальная температура не достигается, то при помощи ручного воздушного шибера (14) и потенциометра расхода воздуха (20) следует уменьшить расход воздуха.

Позиционирование автомата

  • вентилятор горячего воздуха (3) поднимите вверх при помощи рычага (22).
  • рычаг подъемного устройства отведите в сторону, теперь прижимной ролик/ролик движения (6), а также ролик движения (9) находятся в положении холостого хода.
  • если Вы используете направляющий ролик (25) при сварке, рычаг направляющего ролика (23) следует зафиксировать до щелчка, как показано на рис. В.
  • сварочный автомат позиционировать на нахлесте свариваемого материала. При этом внешний край ролика движения/прижимного ролика (6) и направляющего ролика (25) должен совпадать с краем нахлеста свариваемого материала.
  • поднимите рычаг подъемного устройства (16), теперь автомат находится в положении сварки

Параметры сварки

  • на потенциометре скорости (19) выставите желаемую величину
  • на потенциометре расхода воздуха (20) выставите желаемую величину
  • на потенциометре температуры воздуха (21) выставите желаемое значение
  • давление прижима создается за счет собственного веса автомата горячего воздуха. В случае необходимости можно использовать доп. груз (доп. оборудование).

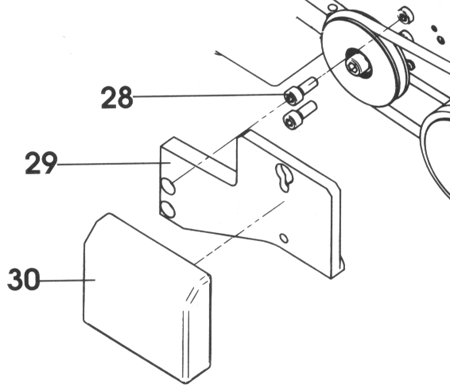

Установка дополнительного груза

  • закрепите крепеж для доп. груза (29) цилиндрическим винтов М8х20 (28) на автомате УНИПЛАН Е.
  • доп. груз (30) подвесьте на крепеже (29).

Сварка

  • вентилятор горячего воздуха (3) опустите рычагом (22). Процесс сварки начнется автоматически.
  • в случае необходимости, УНИПЛАН можно включить вручную (используя выключатель привода (18))
  • всегда контролируйте процесс сварки. В случае необходимости, подрегулируйте параметры сварки на потенциометрах (19), (20) и (21).
  • после сварки поднимите вентилятор горячего воздуха (3) при помощи рычага (22). Процесс сварки автоматически прекратится.
  • после окончания сварки потенциометр температуры воздуха (21) установите на 0, чтобы вентилятор горячего воздуха остыл.
  • выключите главный выключатель (17) автомата.
  • вытащите штекер из розетки.

Принадлежности

Разрешается использовать только оригинальные принадлежности.

- доп. груз с креплением

Тех. обслуживание

  • воздушный фильтр (13) следует чистить кисточкой
  • сварочную насадку (4) следует чистить щеткой
  • проверяйте состояние сетевого кабеля (2) и штекера
