Пресс для установки люверсов AM-GP-PRO-LUX - руководство по эксплуатации

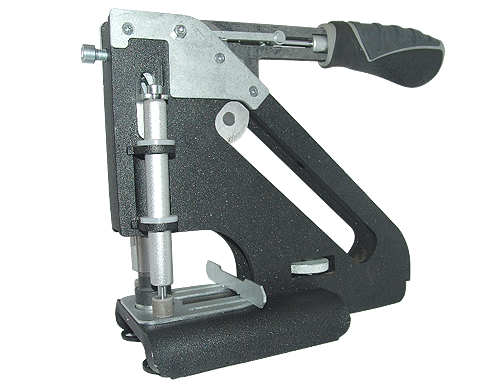

Пресс "AM-GP-PRO-LUX" предназначен для механической установки стальных люверсов диаметром 10 и 12 мм в баннерных, брезентовых, джинсовых тканях, кожзаменителе и т.п. без предварительного пробивания отверстия в материале.

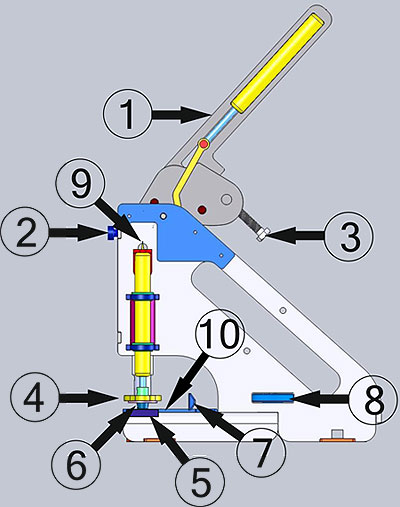

  1. Рукоятка
  2. Упорный винт
  3. Регулировочный винт
  4. Цанга магнитная
  5. Матрица
  1. Блочка люверсов
  2. Упорная планка
  3. Стопорная гайка
  4. Прижимная пружина
  5. Центирующая площадка

Подготовка инструмента к работе

Пресс "AM-GP-PRO-LUX" поставляется готовым к работе с люверсом диаметра 10 мм или 12 мм. Для настройки инструмента под работу с люверсом 10 мм или 12 мм необходимо установить рукоятку (1) в вертикальное положение, открутить винты крепления прижимной пружины (9), сдвинув тягу в сторону, поднять прижимной механизм вверх до упора, открутить цангу магнитную (4) при помощи плоской отвертки через отверстие в матрице. Вывинтив стопорный винт, извлечь матрицу (5) из посадочного места в основании пресса.

ВНИМАНИЕ! Обязательно соблюдайте соответствие, если в инструменте установлена цанга магнитная 12мм, то и матрица должна быть 12мм.

Центровка матрицы

Чтобы отцентрировать матрицу относительно цанги магнитной необходимо ослабить винты центрирующей площадки (10), используя отвертку. Затем опустить рукоятку (1) в максимально горизонтальное положение, отслеживая, чтобы шток магнитной цанги попал в отверстие матрицы. В таком положении затянуть винты центрирующей площадки. Матрица является расходным материалом. Неправильная установка люверса может привести к поломке матрицы. При установке блочки люверса в магнитную цангу необходимо обеспечить её правильную посадку и убедиться в этом. Также необходимо чтобы кольцо люверса было установлено в матрице верно. Видеоинструкция по замене инструмента на сайте

Настройка зазора инструмента

Установить рукоятку (1) в горизонтальное положение, используя

упорный винт (2). При помощи регулировочного винта (3) настроить зазор. Оптимальным расстоянием между матрицей и цангой магнитной является расстояние толщины используемого материала плюс 1мм.

Использование инструмента в работе

  1. Установить люверс: поднять рукоятку (1) в вертикальное положение, кольцо уложить в матрицу (5) выпуклостью вверх, а блочку люверса (6) зафиксировать в магнитной цанге (4).
    Использование немагнитных люверсов (латунных, нержавеющих) в инструменте невозможно.
  2. Двигая пресс "AM-GP-PRO-LUX" по рабочей плоскости (стол, пол), завести основание под ткань. Центрировать люверс над местом его дальнейшей установки (для удобства и равномерной установки люверса имеется упорная планка (7), которая фиксируется стопорной гайкой (8)) и опустить рукоятку.

Требования к эксплуатации

В качестве рабочей плоскости использовать жесткие ровные поверхности.

Комплект поставки:

  1. Пресс "AM-GP-PRO-LUX"
  2. Инструмент для установки люверса на 10мм и 12мм.
  3. Руководство по эксплуатации
  4. Упаковка.

Условия гарантийных обязательств:

  1. Гарантийный ремонт оборудования проводится при предъявлении клиентом полностью заполненного гарантийного талона.
  2. Пресс опломбирован наклейкой! Сорванная наклейка означает согласие с требованиями эксплуатации и условиями гарантии.

Условия прерывания гарантийных обязательств:

  1. Гарантия не распространяется на МАТРИЦУ.

ВНИМАНИЕ!!!

Мы гарантирует исправную работу пресса только с люверсами, покупаемыми в ГК ООО"Зенон" фасовкой по 500 шт.
